Energetická úspornosť
- Spĺňa všetky požiadavky platnej smernice o energetickej hospodárnosti budov (EnEV).
- Plne izolovaný podstavec zo sklolaminátu s hodnotou U 0,95 W/m²K.
- Dokonalé tepelnotechnické spojenie (napr. tepelne izolovaná päta podstavca)
- Konštrukcia úplne bez tepelných mostov pre optimálne hodnoty U a znížené riziko kondenzácie.
- Vynikajúce hodnotenie životného cyklu vďaka komplexnému environmentálnemu vyhláseniu o výrobku (EPD) podľa noriem DIN EN 15804, DIN EN ISO 14040, DIN EN ISO 14044 a EN ISO 14025.
Stabilita
- Väčšia stabilita pri extrémnych zaťaženiach vďaka geometricky optimalizovanej konštrukcii.
- Vysoká odolnosť voči zaťaženiu vetrom (≥ UL 1780) a zaťaženiu snehom (≥ DL 3000) podľa DIN EN 1873.
- Certifikovaná vodotesnosť pri silnom daždi a počas búrok.
- Testovaná vodotesnosť pri daždi do 14,7 m²/s, t. j. približne 8 l dažďa za minútu na m² pri rýchlosti hurikánu 115 km/h.
- Certifikovaná odolnosť proti krupobitiu podľa skúšobných predpisov VKF – až do najvyššej triedy odolnosti HW 5 v závislosti od výplne.
Bezpečnosť
- Pre určité typy výplne ochrana proti prepadnutiu počas montáže, platná 1 rok od výroby.
- Preventívna protipožiarna ochrana: Súlad s normou DIN 18234 na prevenciu šírenia požiaru na strechách bez požiadavky na dodatočné opatrenia.
- K dispozícii aj ako zariadenie na odvod tepla a splodín horenia (ZOTSH), ktoré spĺňa požiadavky normy EN 12101-2.
Komfort
- Bezpečná a jednoduchá inštalácia v rámci rôznych typov striech a tesniacich systémov.
- Voliteľné: Hliníkové a oceľové plechové podstavce.
- Samočistiaca geometria.
Nový štandard pre priemyselné ploché strechy
Väčšia stabilita, väčšia bezpečnosť, väčšie pohodlie
Budovy sú viac ako sa očakávalo zaťažované každodennými environmentálnymi faktormi a čoraz častejšími extrémnymi poveternostnými udalosťami. Náhle búrky a víchrice, silný dážď, krupobitie alebo husté sneženie mimoriadne zaťažujú strechy a svetlíky, ktoré sú v nich zabudované. LAMILUX Už viac ako 70 rokov vyvíja a testuje výrobky nad rámec štandardizovaných minimálnych požiadaviek. Pre našich zákazníkov a ich projekty dosahujeme s našimi kupolovitými strešnými svetlíkmi viac, než sa očakáva. Najlepším dôkazom toho je náš strešný svetlík LAMILUX F100 W. Väčšia stabilita pri veľkom zaťažení, väčšia bezpečnosť v extrémnych poveternostných podmienkach a väčší komfort pri montáži vďaka geometricky optimalizovanej konštrukcii. Konštrukciu našej osvedčenej klasiky – svetlíka LAMILUX F100 – sme ešte viac vylepšili vlnovkovým tvarom.
Dômyselná geometria, ktorá si nevyžaduje viac materiálu, vybavuje kupolový strešný svetlík pre budúce výzvy. Nový vlnovitý tvar plášťa kupoly totiž zabezpečuje lepší prenos zaťaženia a zaručuje väčšiu tuhosť bez použitia väčšieho množstva materiálu. Strešný svetlík F100 W tak zostáva vodotesný aj pri vyššej rýchlosti vetra a odoláva väčšiemu množstvu vetra a snehu. V závislosti od veľkosti a variantu kupolového strešného okna sa nosnosť pri zaťažení snehom zvyšuje až štvornásobne v porovnaní so svetlíkmi, ktoré boli doteraz dostupné na trhu. Okrem toho je tento strešný svetlík odolný aj voči silným dažďovým zrážkam s rýchlosťou 8 litrov na meter štvorcový za minútu a súčasne hurikánu s rýchlosťou až 115 km/h. Strešný svetlík bol dokonca skontrolovaný a testovaný na najvyššiu triedu odolnosti proti krupobitiu HW5. Výrazná výhoda svetlíka F100 W: vlnovitá kupola svetlíkaLAMILUX odolá aj 50 mm krúpam, ktoré dopadajú na svetlík z oblohy pri konečnej rýchlosti 111 km/h. Okrem technických výhod je strešný svetlík F100 W pôsobivý aj vďaka ešte lepšej manipulácii na streche a pri montáži, keďže konštrukčné vylepšenie geometrie bez dodatočného materiálu nevytvára žiadnu dodatočnú hmotnosť. Náš strešný svetlík LAMILUX F100 W revolučne mení štandardy pre priemyselné ploché strechy.
Možnosti plastových výplní svetlíka F100 W
2-vrstvový
- Hodnota U: 2,6 – 2,7 W/(m²K)
- Zvukotesnosť: 20 dB
- Prestup svetla: 42 – 86%
- Prestup energií: 37 – 86%
3-vrstvový
- Hodnota U: 1,8 – 2,0 W/(m²K)
- Zvukotesnosť: 22 dB
- Prestup svetla: 41 – 80%
- Prestup energií: 31 – 80%
4-vrstvový
- Hodnota U: 1,5 – 1,6 W/(m²K)
- Zvukotesnosť: 22 dB
- Prestup svetla: 42 – 75%
- Prestup energií: 32 – 75%
2-vrstvový + PC16
- Hodnota U: 1,3 W/(m²K)
- Zvukotesnosť: 25 dB
- Prestup svetla: 18 – 49%
- Prestup energií: 31 – 54%
Možnosti rozmerov svetlíkov F100 W
1 – Čistý vnútorný otvor = objednávací rozmer – 18 cm
2 – Veľkosť konštrukčného strešného otvoru = veľkosť objednávky
3 – Výška podstavca: 15 / 30 / 40 / 50 / 70 cm
4 – Päta podstavca: 16 cm
Možnosti podstavcov svetlíka F100 W
Laminátový podstavec - štandardná izolácia
Naše podstavce zo sklolaminátu sa dajú vyrobiť v mimoriadne širokej škále variantov z hľadiska veľkosti zákazky (konštrukčného strešného otvoru) a výšky a ponúkajú aj veľa možností individuálnej realizácie napojenia strechy.
Laminátová podstavec - zvýšená izolácia
Najdôležitejšie informácie na prvý pohľad:
- Plne tepelne izolovaný stojan z kompozitu vystuženého sklenenými vláknami, voliteľne k dispozícii s tepelne izolovanou pätou.
- Dostupné výšky: 15 cm, 30 cm, 40 cm, 50 cm, 70 cm*.
- K dispozícii v 50 rôznych veľkostiach.
- V dvoch rôznych hrúbkach izolácie.
- Hladký vzhľad.
- Bezpečnosť v prípade požiaru vďaka súladu s normou DIN 18234 bez dodatočných opatrení.
* k dispozícii len v určitých veľkostiach.
Oceľový podstavec
- Poplastovaný povrch podstavca na zníženie tvorby tepelných mostov.
- Voliteľne s tepelnou izoláciou odolnou voči tlaku alebo bez nej (trieda stavebného materiálu A1).
- Výška: 40, 50 alebo 60 cm.
- Povrchová úprava vo farbe RAL 9016.
- Oceľový plech – trieda stavebného materiálu A1.
Hliníkový podstavec
- Pre sendvičové strechy.
- Základná obruba buď plochá, alebo profilovaná (k dispozícii aj s tepelnou izoláciou na spodnej strane, pozri obrázok).
- Vhodné len pre budovy s nízkymi tepelnými požiadavkami.
- Výška: 30 cm.
- Čiastočne opracovaná alebo s povrchovou úpravou podľa RAL.
Laminátový podstavec - štandardná izolácia
Naše podstavce zo sklolaminátu sa dajú vyrobiť v mimoriadne širokej škále variantov z hľadiska veľkosti zákazky (konštrukčného strešného otvoru) a výšky a ponúkajú aj veľa možností individuálnej realizácie napojenia strechy.
Laminátová podstavec - zvýšená izolácia
Najdôležitejšie informácie na prvý pohľad:
- Plne tepelne izolovaný stojan z kompozitu vystuženého sklenenými vláknami, voliteľne k dispozícii s tepelne izolovanou pätou.
- Dostupné výšky: 15 cm, 30 cm, 40 cm, 50 cm, 70 cm*.
- K dispozícii v 50 rôznych veľkostiach.
- V dvoch rôznych hrúbkach izolácie.
- Hladký vzhľad.
- Bezpečnosť v prípade požiaru vďaka súladu s normou DIN 18234 bez dodatočných opatrení.
* k dispozícii len v určitých veľkostiach.
Oceľový podstavec
- Poplastovaný povrch podstavca na zníženie tvorby tepelných mostov.
- Voliteľne s tepelnou izoláciou odolnou voči tlaku alebo bez nej (trieda stavebného materiálu A1).
- Výška: 40, 50 alebo 60 cm.
- Povrchová úprava vo farbe RAL 9016.
- Oceľový plech – trieda stavebného materiálu A1.
Príslušenstvo svetlíka F100
Ochrana proti prepadnutiu
Zváraná mreža proti prepadnutiu (DSG)
- Testovanie a schválenie podľa GS-BAU-18.
- Testované a certifikované pri 600 Jouloch (DSG1400) a pri 1200 Jouloch (DSG2000).
Dodatočne montovateľná zváraná mreža proti prepadnutiu (DSG)
- Testovanie a schválenie podľa GS-BAU-18.
- Možnosť dodatočnej montáže na takmer všetky podstavce LAMILUX.
- Testované a certifikované na 600 Joulov (DSG1400).
Laserom vyrezávaná ochranná mreža proti prepadnutiu (LA 100)
- Testovanie a schválenie podľa GS-BAU-18.
- Z pozinkovaného oceľového plechu.
- Testované a certifikované na 600 Joulov (DSG1400).
Bezpečnostná sieť
- Testovanie a schválenie podľa GS-BAU-18.
- Vizuálne nenápadná montáž medzi vrstvy kupole.
- Testované a certifikované na 600 Joulov.
Ochranná mreža proti vlámaniu
- Testovanie a schválenie podľa GS-BAU-18.
- Odolnosť proti vlámaniu podľa ENV 1627.
- Testované a certifikované pri 600 Joule (DSG1400).
Slnečná ochrana s efektom listnatého stromu
- Kovová clona s atraktívnym efektom listnatého stromu poskytuje dodatočnú ochranu proti krupobitiu.
- Testované a certifikované pri 600 Joule (DSG1400).
Otvárateľná ochranná mreža na prístup na strechu
- Výklopná ochranná mreža proti prepadnutiu pre strešné svetlíky s funkciou strešného výlezu.
- Poskytuje ochranu proti prepadnutiu len v zatvorenom stave.
- Testované a certifikované na 1200 Joulov (DSG2000).
Otváranie a vetranie
Vretenový motor 230V
- Výška zdvihu: 30 cm alebo 50 cm
- Kategória ochrany: IP 54
Vretenový motor 24V
- Výška zdvihu: 30 cm, 50 cm alebo 75 cm
- Kategória ochrany: IP 65
Retiazkový motor 230V
- Výška zdvihu: 30 cm, 50 cm alebo 75 cm
- Kategória ochrany: IP 32 až IP 54
Retiazkový motor 24V
- Výška zdvihu: 30 cm, 50 cm alebo 75 cm
- Kategória ochrany: IP 32 až IP 54
Pneumatický valec
- Výška zdvihu: 30 cm, 50 cm alebo 75 cm
- Požadovaný prevádzkový tlak: 8 barov
Ručné vreteno
- Výška zdvihu: 28 cm
- Voliteľne s ručnou kľukou v rôznych dĺžkach až do 400 cm
ZOTSH - pneumatické
- Testované podľa normy DIN EN 12101-2
ZOTSH - elektrické
- Testované podľa normy DIN EN 12101-2
Ostatné príslušenstvo
Reed kontakt
- Magnetický spínač integrovaný v profile rámu na snímanie stavu zatvorenia
- Možnosť pripojenia k poplašnému systému
Systém ochrany pred slnkom
- Elektricky ovládaná vnútorná ochrana proti slnku
- Upevnenie na vnútornú stranu podstavca
Mreža na ochranu proti hmyzu
- Integrácia do podstavca
- Jednoduchá demontáž na účely čistenia
Výlez na strechu
- Jednoduchý prístup na plochú strechu na účely údržby a opráv
- Voliteľne k dispozícii ako elektrická verzia
- Ďalšie riešenia prístupu na strechu ponúkajú naše výlezy na plochú strechu
Ventilačná jednotka pre malé priestory
- Kryt odolný voči poveternostným vplyvom s integrovanou ochranou proti hmyzu
- Možnosť integrácie do 30 cm, 40 cm, 50 cm, 70 cm podstavcov na vetranie a odsávanie
- Prietok vzduchu: 180 m³/h
- Kategória ochrany: IP 34
Ventilátor
- S krytom na ochranu pred poveternostnými vplyvmi
- Môže byť integrovaný do 50cm a 70cm podstavca na vetranie a odsávanie
- Prietok vzduchu: 840 m³/h
- Kategória ochrany: IP 44
Snímače vetra a dažďa
- Na automatické zatváranie strešných okien v prípade vetra a dažďa
- Montáž z výroby na rám kupoly
Schodisková súprava ZOTSH
- Geometrické odvetrávanie dymu pre odvetrávaný strešný svetlík
- Zloženie: Riadiaca jednotka ZOTSH s núdzovým napájaním, 2 tlačidlami ZOTSH, 1 tlačidlom ventilátora a vretenovým motorom (24 V, zdvih 500 mm)
Technické detaily svetlíka F100 W
2 – PVC rám (RAL 9016)
3 – 2-násobné tesnenie z TPE
4 – Podstavec zo sklolaminátu

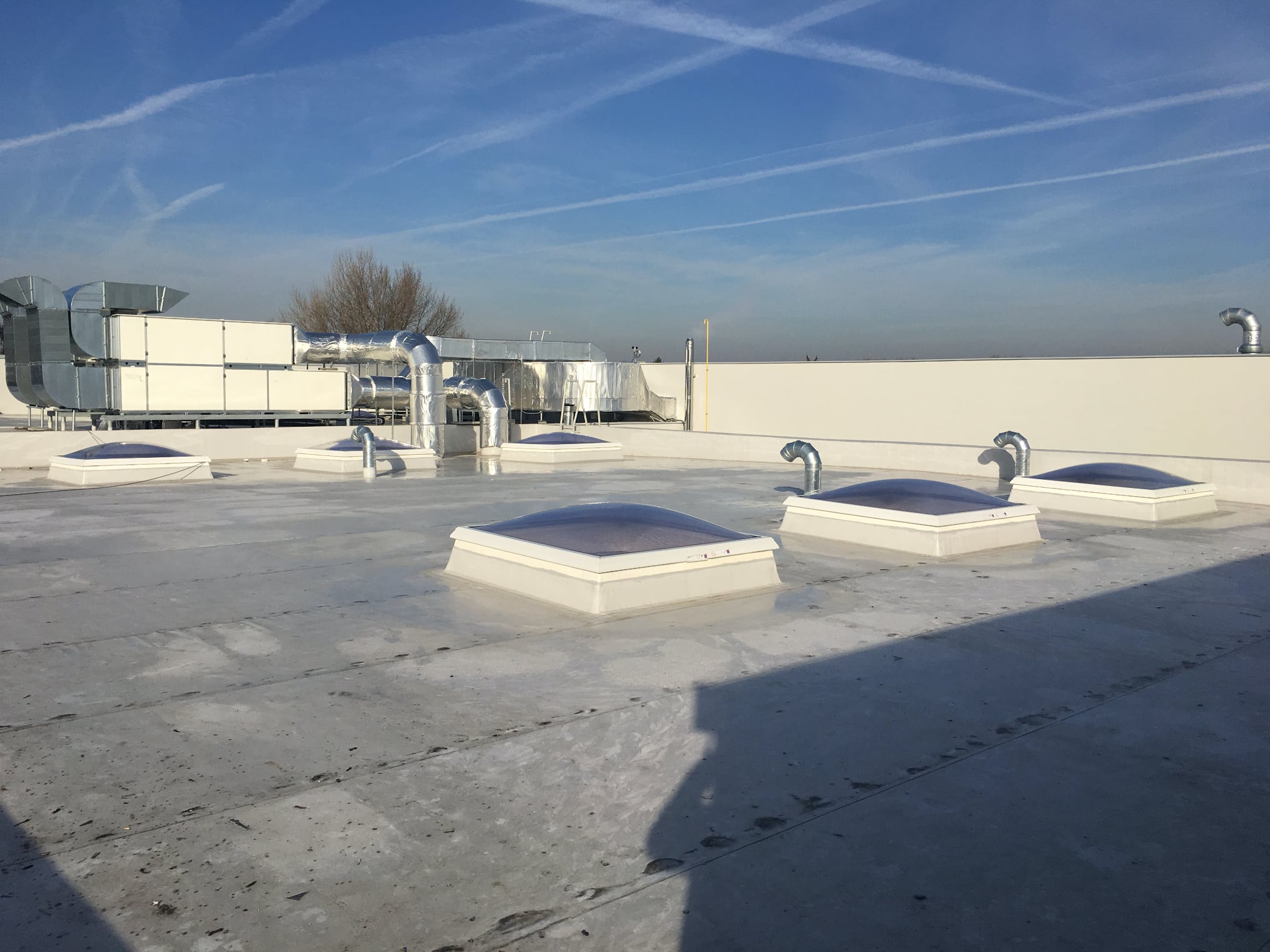

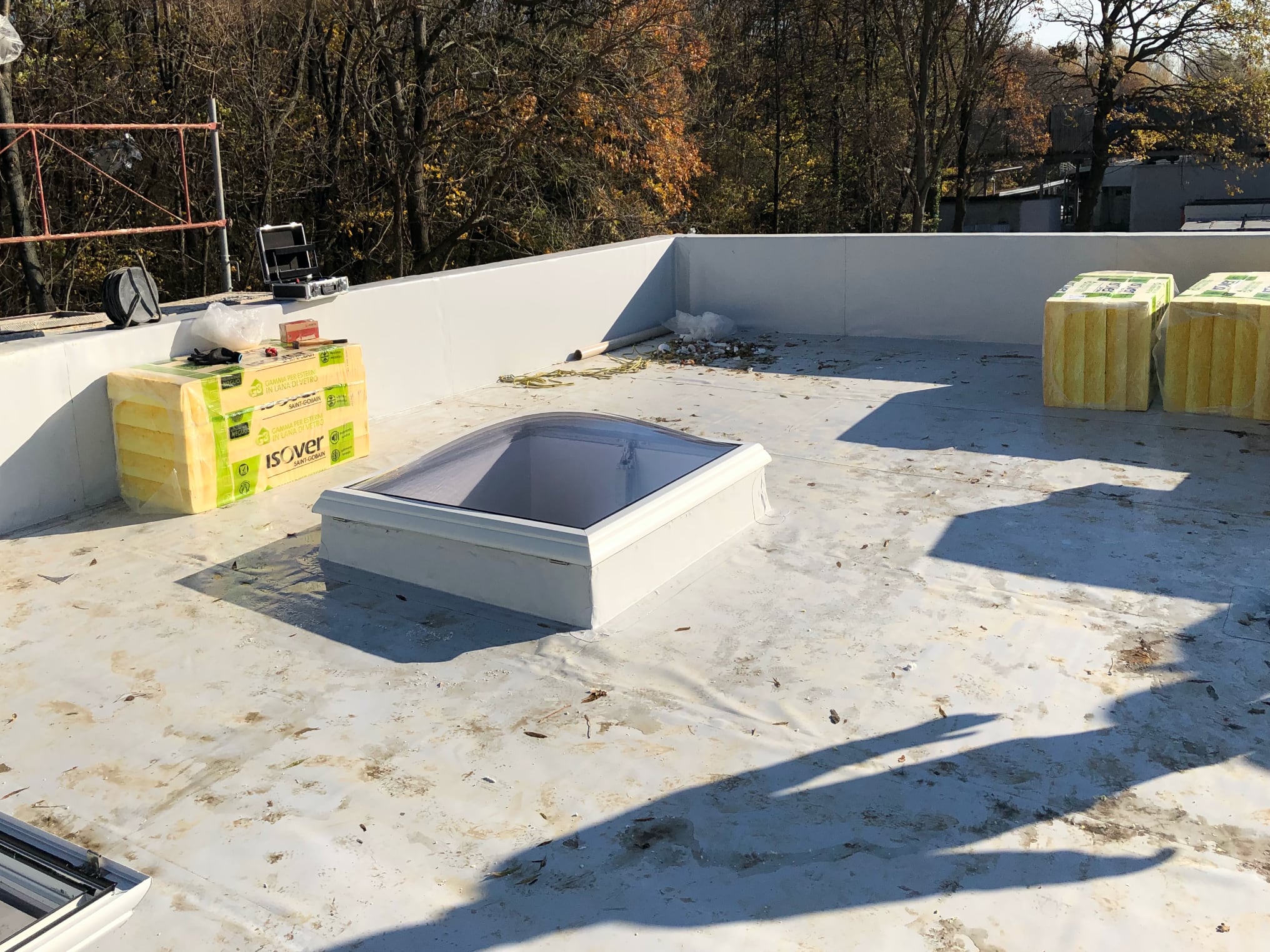

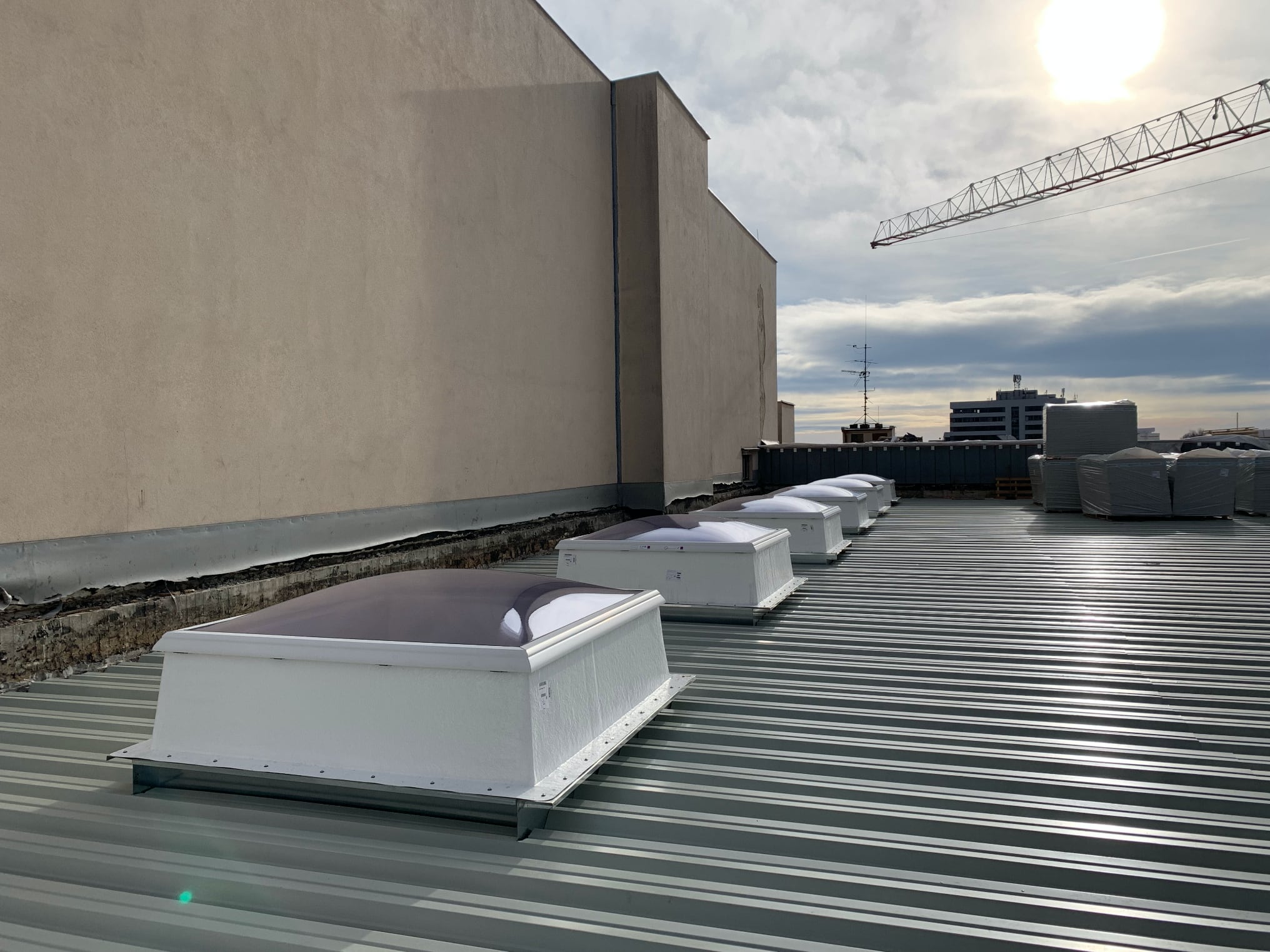

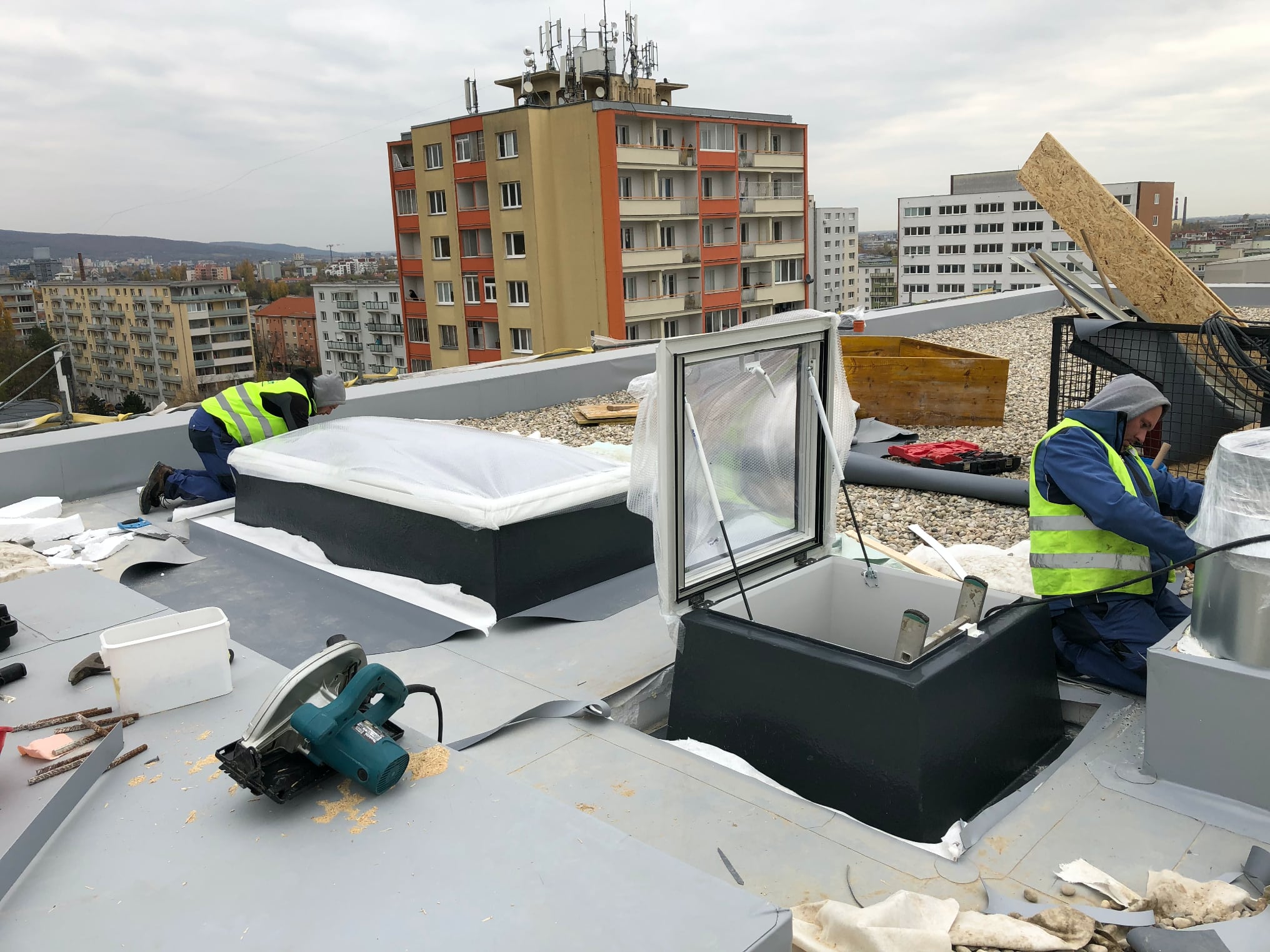

Referencie
